Fuji NXT貼片機操作

一．安全知識介紹

1、在進行機器操作時, 手和人體的其他部位不能放在模組的縫隙里！

2、機器工作時, 眼睛不能往機器內部看, 相機發出的光線太強，可能會影響視力!

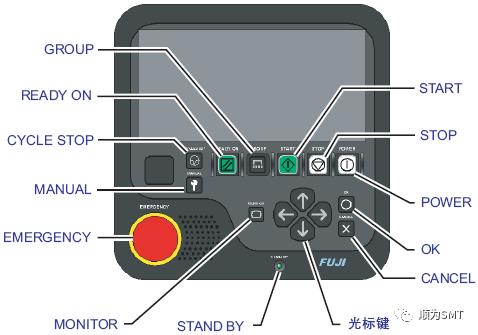

二．機器面板介紹

1．START: 開始NXT模組動作

2．STOP: 完成當前模塊中的電路板貼片后停止

3．POWER: 使模組喚醒/按4秒進入睡眠模式

4．OK: 確認和執行所選擇的操作

5．CANCEL: 取消面板操作或輸入的數據，或關掉響著的蜂鳴器

6．GROUP: 同時操作幾臺模組

7．READY ON: 清除機器的報警狀態

8．CYCLE STOP: 完成當前的工作循環后停止

9．MANUAL:進行手動模式和操作向導畫面的切換

10．MONITOR:操作屏與影像處理屏之間切換

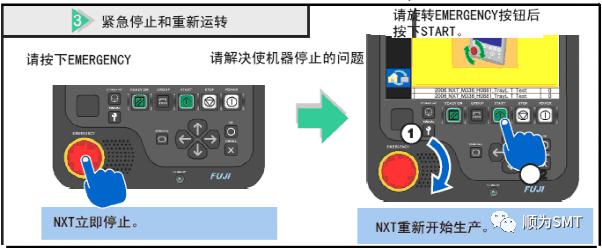

11．EMERGENCY: 緊急停止

12．4個方向鍵: 改變光標在屏幕上的位置

13．STANDBY: 在模組有電源供應時點亮

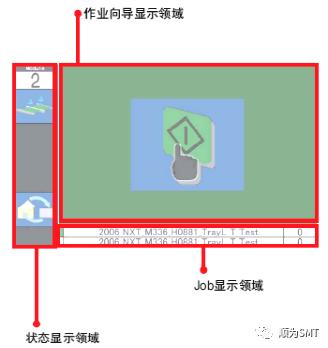

三、顯示屏區域介紹

正常狀態下，機器的顯示屏區域內容介紹

A.機器狀態顯示區域：除了模組號碼，還顯示機器的生產狀態

B.作業向導顯示領域：顯示機器的狀態或操作要求，換線或維修保養時的作業向導。

C.Job顯示領域：以搬運軌道的各通道為單位顯示Job名，有無電路板，生產板數等

四．機器模組操作介紹

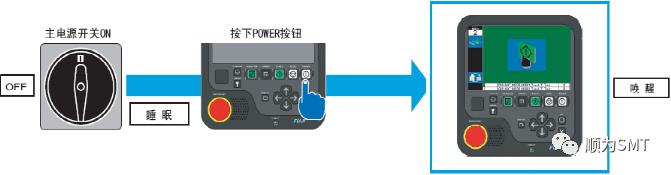

1．開機操作

1.1.檢查緊急摯是否松開，安全門是否關好，打開機器主電源開關到ON, 機器自動啟動檢測，完成后進入睡眠模式,

1.2.按下操作面板上的POWER按鍵, 機器的一個模組被喚醒,如果同時按下其中一個模組的操作面板上的GROUP和POWER按鍵, 機器被喚醒。

注意:正常情況關機切斷電源后,如需再次開機,必須等待30秒以上才可以進行,如非正常情況關機,必須間隔3分鐘才能開機.每次開機進入睡眠模式后,不要馬上喚醒機器.

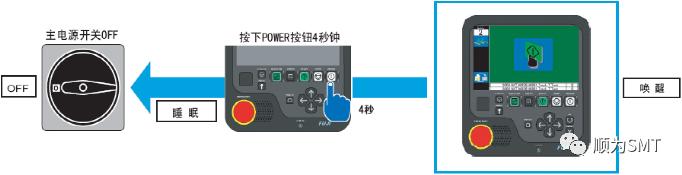

2．關機操作

2.1.回到主畫面,按下模組的操作面板上的POWER 按鍵（圖中畫圈的按鍵）約4 秒鐘, 該模組進入睡眠模式；如果同時按下機器的其中一個模組的操作面板上的GROUP和POWER 按鍵約4 秒鐘, 機器進入睡眠模式。

2.2.然后切斷機器主電源開關。

五．生產

1．傳送程序:此動作由技術員處理.

2．準備物料和飛達:  按照裝料表中設定的站位，安裝飛達到指定站位（安裝操作如下圖所示）！

3．消除每一站的報警信息（如下左圖）。

提示：請輕按每站的消除報警的按鈕，容易損壞！

注意物料的進位步數，不能設錯（如下右圖）！

4．按START 按鍵（圖中畫圈的按鍵）開始生產。

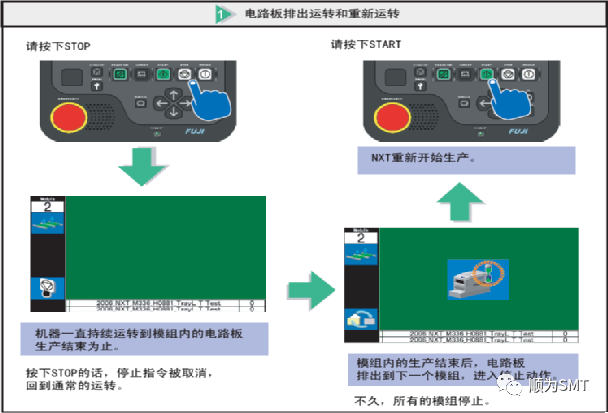

六．停止和重新運轉機器

使正在生產中的NXT停止有3種方法：

1．電路板排出運轉：NXT排出正在貼裝中的電路板后停止。

2．周期停止：NXT 按動作周期停止

七．每日清潔

1．清潔廢料帶回收箱：倒空每個模組的廢料帶盒，然后平整地放回去！

2．清潔飛料盒：按操作拖出模組，取出飛料盒，倒空飛料，然后放回！

注意：

a.一次只能拖出一個模組！

b.放回飛料盒時，必須放平整到位，不能超出相機的平面！

3．機器外圍的5S

4．每日清潔時拖出模組的操作

3.1.機器在停止狀態;

3.2.按MANUAL按鈕, 出現如下的畫面;

3.3.選擇清掃的圖片, 按OK鍵;

3.4.在按START按鈕，模組會自動彈出一些,

3.5.然后握住模組的手柄,拖出模組!
